S26361-D533-V25
X3
Speicher-Bus
X4
Steuerung SV
X5
Bedienfeld
X6
Teleservice
(Modem-Tauglich)
Fern ein
X7
Baterie
X8
X17
EDC BUS
f. Speicher
X125: MB I P1
X126: MB I P2
S1
S23
D
M
L
i486
CPU
Oszillator
50MHz
Oszillator
32,768KHz

S26361-D533-V25System
Verwendet in... Hochrüstung
PC-X
PC-X10
PC-MX
MX2
MX2+
PC-2000
MX4
X20
MX300
MX500
WS2000
C30
C40
C50
MX300I
MX500I
WX200
RM200-xxx
RM200-C20
RM300-Cxx
RM400-xx
RM400-xxx
RM400-Exx
RM600-xx
RM600-xxx
RM600-Exx
RM1000
PCD-4T
PCD-4H
PCD-4Lsx
PCD-5H
PCD-5T
SCENIC-5T90
PCD-5T-A-PCI-60E
PCD-5T_SMP
Schalterblock S23
SW 4 SW 3 SW 2 SW 1 Funktion
X Standard-Betrieb
X Alle Tests ausführen, Abbruch bei Fehlern
X Alle Tests ausführen, kein Abbruch bei Fehlern
X Folgende Tests: Speicher, NMI, ICU, MB-Mapper
X Folgende Tests: Speicher, NMI, ICU
X Folgende Tests: Speicher, NMI, MB-Fenster (Window)
X Folgende Tests: Speicher, MB-Fenster
X Keine Tests, kein Boot-Vorgang
X X X Local I/O, Multibus I/O (Standard-Betrieb)
X X X Local I/O

Legende
Schalter offen
Schalter geschlossen
X Schalterstellung egal


LED
DDMA zugriff
MSpeicher zugriff
LLocal I/O zugriff

Kann man dieses CPU-Board
noch etwas "Beschleunigen"?

Antwort: Ja, man kann... genau darum soll es in dieser kleinen Anleitung gehen. Die Idee entstand schon mit erscheinen der 486 DX4 100 (1993) und haben das damals auch schon getan. Also hier die Tipps, für den Fall, dass man die dafür nötigen Teile noch in der "Grabbel-Kiste" hat:

Tipp 1:

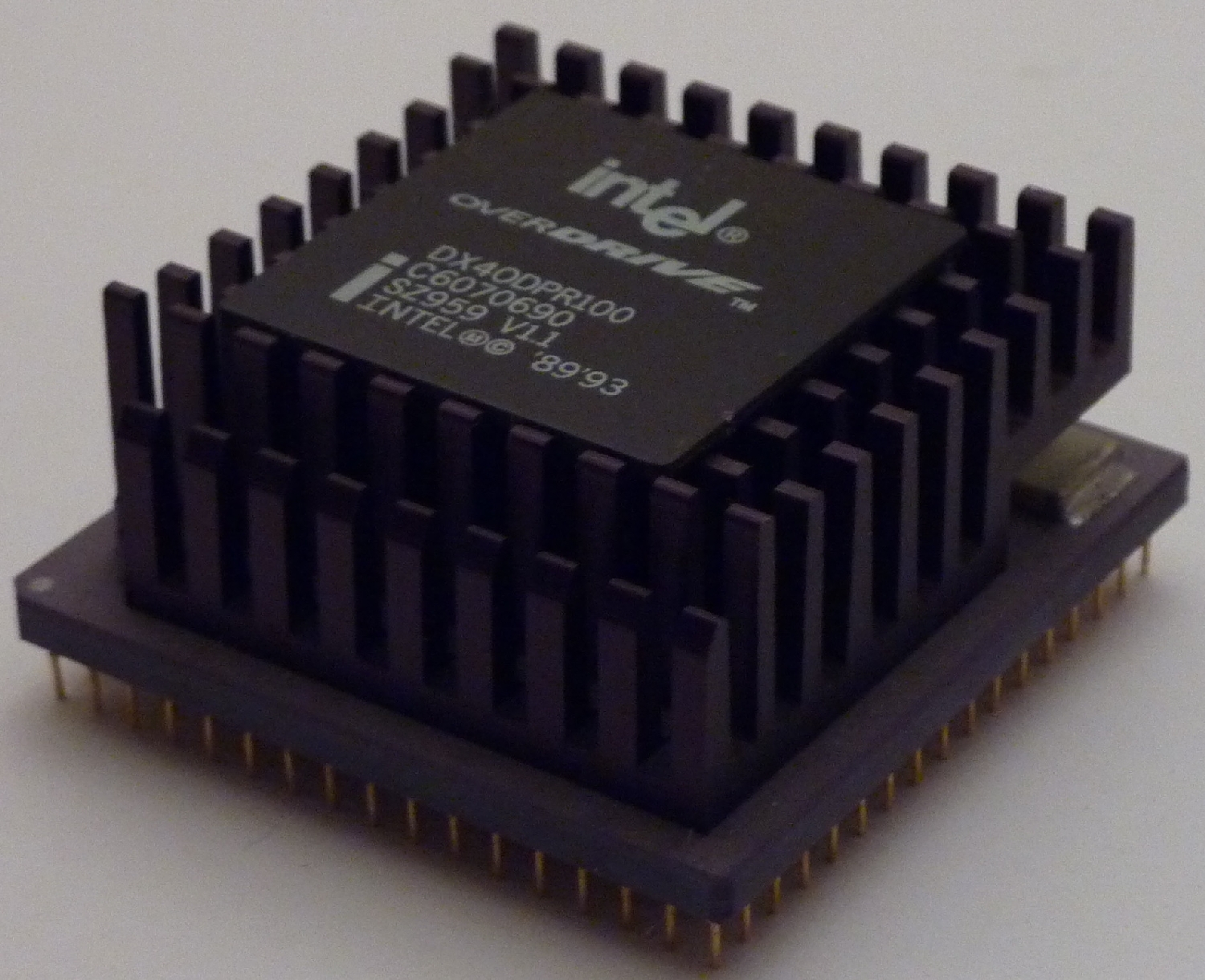

Damit dieser Umbau gelingt, ist es wichtig, das die CPU Baugruppe S26361-D533-V25 mindestens den Gerätestand 10 ( GS10 ) hat. Für den CPU-Upgrade wird eine 5 Volt Version der Intel 486 DX4 100 Overdrive CPU benötigt. Der Upgrade ist sehr einfach, da die CPU gesockelt ist: Die CPU kann ohne Löt-Arbeiten ausgetauscht werden.

Eine Pin-Kompatible 100/133MHz AMD-CPU funktiniert meiner Erfahrung nach nicht. Das CPU-Board verweigert schlicht die Zusammenarbeit.

Tipp 2:
Das I-Tüpfelchen ist der 2. Tipp. Hierfür sollte der Umgang mit dem Lötkolben gut von der Hand gehen, denn hier muss der 50MHz TTL-Quarz-Oszillator gegen einen 66.667MHz TTL-Quarz-Oszillator ausgetauscht werden.

Hinweis:
Die geänderte CPU-Baugruppe belegt zusätzlich den darüber liegenden Einbauplatz. Die Speicherbaugruppe muss unter der CPU-Baugruppe gesteckt werden.

Ein wichtiger Hinweis zum schluss:
Der Umbau geschieht auf eigene Verantwortung und für eventuelle Fehler übernehme ich keinerlei Haftung.
